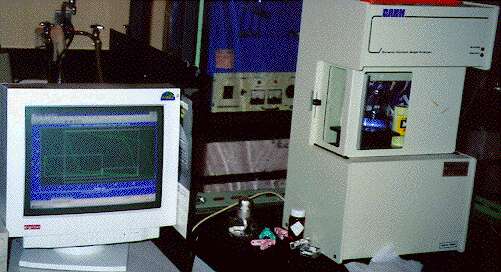

ウィルヘルミー型動的接触角測定装置

２．型式名　：

• 本体　DCA-322　（Cahn社製）
• （国有財産、　購入年度　１９９６年）

３．設置室名：

• つくば中央５−１棟　3108室

４．担当者　：

• フレキシブルエレクトロニクス研究センター　先進機能表面プロセスチーム　 安部 浩司

５．概要　　：

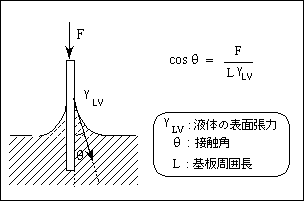

　この手法では基板の濡れに対応して起こる力(F)を精密天秤で測定し、接触角を測定する。（右原理図参照）　天秤で計測するので、液適法にくらべ高い精度のデータを得ることができる。　また基板のつけ込み速度・引き上げ速度をモーターで制御する事ができるので、特に前進角・後退角など動的計測に力を発揮する。　また、液滴法に比べ実際に計測できる領域が広く、汚染や測定液体の揮発の影響が少ないので、再現性・信頼性の高いデータを得ることができる。　しかし、広面積の基板表面・大量の計測液体を必要とし、測定法も比較的手間がかかるので、状況において使い分けている。

６．仕様　　：

測定感度　±0.001 degree （メーカー公称）
つけ込み速度・引き上げ速度　2-264 micrometer/sec
サンプルサイズ　最大重量　5g、最大幅　75mm、　最小幅　0.001mm
